Антенны
В этом разделе описано, какие антенны используются в сетях Meshtastic и MeshCore, и чем они отличаются по характеристикам и области применения.
Антенна — один из самых важных элементов любой LoRa-ноды: от её формы, длины и установки напрямую зависят дальность, стабильность и направление сигнала.
Выбор зависит от задачи. Если нужна всенаправленная связь — подойдёт штырь или диполь. Если важны дальность и направленность — стоит рассмотреть Яги или Моксон.
Подробнее: Готовые антенны, Самодельные антенны.
Сравнение типов
| Антенна | Диаграмма | Преимущества | Недостатки | Применение |
|---|---|---|---|---|
| Монополь (штырь) | Всенаправленная | Простота установки; компактность; подходит для портативных и автомобильных устройств | Умеренная дальность; зависимость от заземления и высоты установки | Портативные узлы; ретрансляторы малой мощности; автоустановки |
| Диполь | Равномерная по бокам, ослабление вдоль оси | Простая и надёжная конструкция; баланс дальности и стабильности; меньше подвержен помехам | Больше габариты, чем у штыря; требует точной настройки длины плеч | Домашние установки; ретрансляторы; базовые станции |
| Коллинеарная | Узкое кольцо в горизонтальной плоскости | Высокий коэффициент усиления; увеличенная дальность; стабильность при большом количестве нод | Большая длина и масса; требует прочного крепления и точной сборки | Мачты; крыши зданий; стационарные базовые узлы |
| Яги | Направленная, узкий луч | Большая дальность; высокое усиление; подавление помех сзади | Требует точного наведения; крупные размеры; узкий угол покрытия | Точечная связь между удалёнными нодами; дальние ретрансляторы |
| Моксон | Направленная, широкий сфокусированный луч | Широкий, но сфокусированный луч; хорошее подавление сигнала сзади; малые габариты и вес; простая настройка и сборка | Меньшее усиление, чем у Яги; требует аккуратной геометрии | Переносные направленные узлы; стационарные установки на мачтах и крышах |
| J-Pole | Всенаправленная | Стабильная всенаправленная зона покрытия; усиление выше, чем у штыря; не нужны земля и противовесы; простая конструкция | Чувствительна к высоте и длине элементов; не самая компактная; требует аккуратного согласования с кабелем | Стационарные базовые узлы; ретрансляторы на мачтах и крышах; замена штыря |
| Ground Plane (GP) | Всенаправленная по горизонтали | Простота и быстрая сборка; низкая стоимость; хорошая эффективность на открытой местности | Требует правильной установки и заземления; усиление ниже, чем у направленных | Базовые станции; ретрансляторы; тестовые стенды; стационарные узлы |
Описание типов
Монопольная антенна (штырь)
Один вертикальный элемент, излучающий сигнал равномерно по горизонтальной плоскости. Простая, компактная и дешёвая конструкция.
Дипольная антенна (Dipole)
Состоит из двух одинаковых проводников, направленных в противоположные стороны. Создаёт равномерное покрытие по бокам с ослаблением вдоль оси.

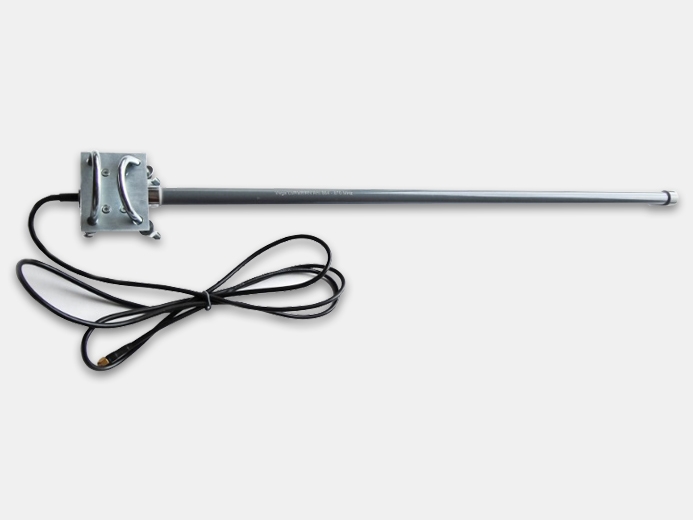

Коллинеарная антенна (Collinear)
Несколько диполей, соединённых вертикально, усиливают сигнал по горизонтали. Создаёт узкое кольцо покрытия — идеально для связи с множеством узлов по земле.
Яги (Yagi–Uda)
Направленная антенна с несколькими элементами, сосредоточенными в одну сторону. Формирует узкий направленный луч с высоким усилением.
Моксон (Moxon)
Компактная направленная антенна с двумя изогнутыми элементами. По сути — укороченный вариант Яги, но проще в сборке и установке.
J-Pole антенна (J-образная)
Вертикальная антенна с питанием по сбалансированной линии, названная по характерной J-образной форме. Часто используется в любительских и LoRa-сетях благодаря простоте изготовления, хорошему усилению и стабильной всенаправленной диаграмме излучения.
Ground Plane (GP)
Простая и эффективная всенаправленная антенна вертикального типа. Состоит из одного вертикального излучателя и нескольких наклонённых вниз противовесов (радиалов). Часто используется в любительских и профессиональных радиосетях.
